آموزش خطوط راهنما, شبکه بندی و صفحه شطرنجی در ایلوستریتور

همه چیز در مورد Guides , Rulers و Grid در ایلوستریتور

احتمالا شما نیز هنگام کار با برنامه ایلوستریتور مشکلاتی را با نحوه کار کردن با خطوط راهنما، صفحه شطرنجی و شبکه بندی آن‌ها داشته‌اید. اما نگران نباشید زیرا در این راهنما قصد داریم تا به نکات مهمی درباره این ابزارها اشاره کنیم. ایلوستریتور یکی از نرم‌افزارهای بسیار کاربردی است که آثار هنری زیبایی را می‌توان بوسیله آن خلق کرد. خطوط راهنما در ایلوستریتور یا Grids، مجموعه‌ای از خطوط افقی یا عمودی هستند که در خروجی مشاهده نمی‌شوند و صرفاً برای مرتب کردن تصاویر و نوشته‌ها در صفحات سند ایجاد می‌شوند.

خطوط راهنما در ایلوستریتور

در ادامه این مطلب با ما همراه باشید تا کاربردهای خطوط راهنما در ایلوستریتور را با یک‌دیگر بررسی کنیم.

ابزار Rulers

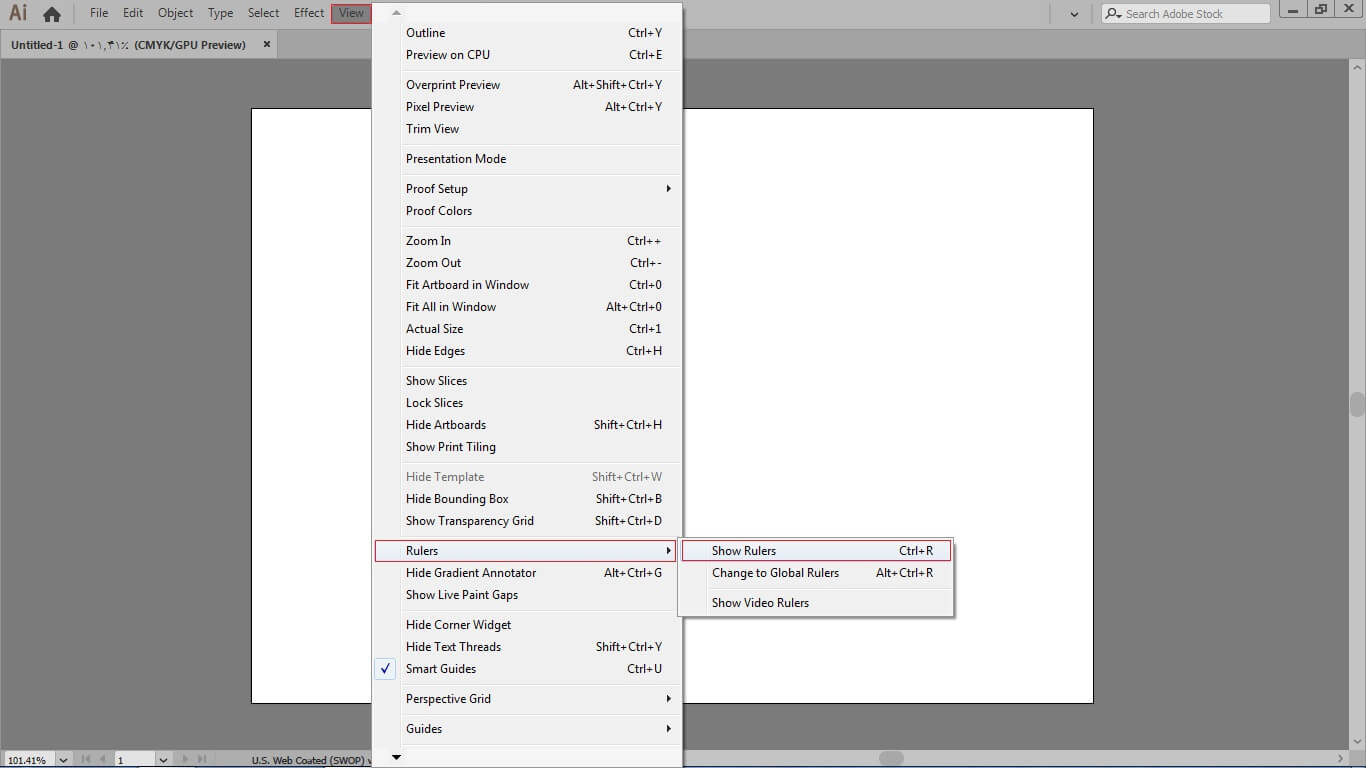

یکی از این خطوط راهنمای پُرکاربرد، مربوط به خط‌کش‌ها یا Rulers است که برای فعال کردن آن می‌توانید، روی منوی View کلیک کرده و از بخش Rulers گزینه Show Rulers را انتخاب کنید یا از کلیدهای ترکیبی Ctrl+R استفاده کنید.

خطوط راهنما و شبکه بندی و صفحه شطرنجی در ایلوستریتور

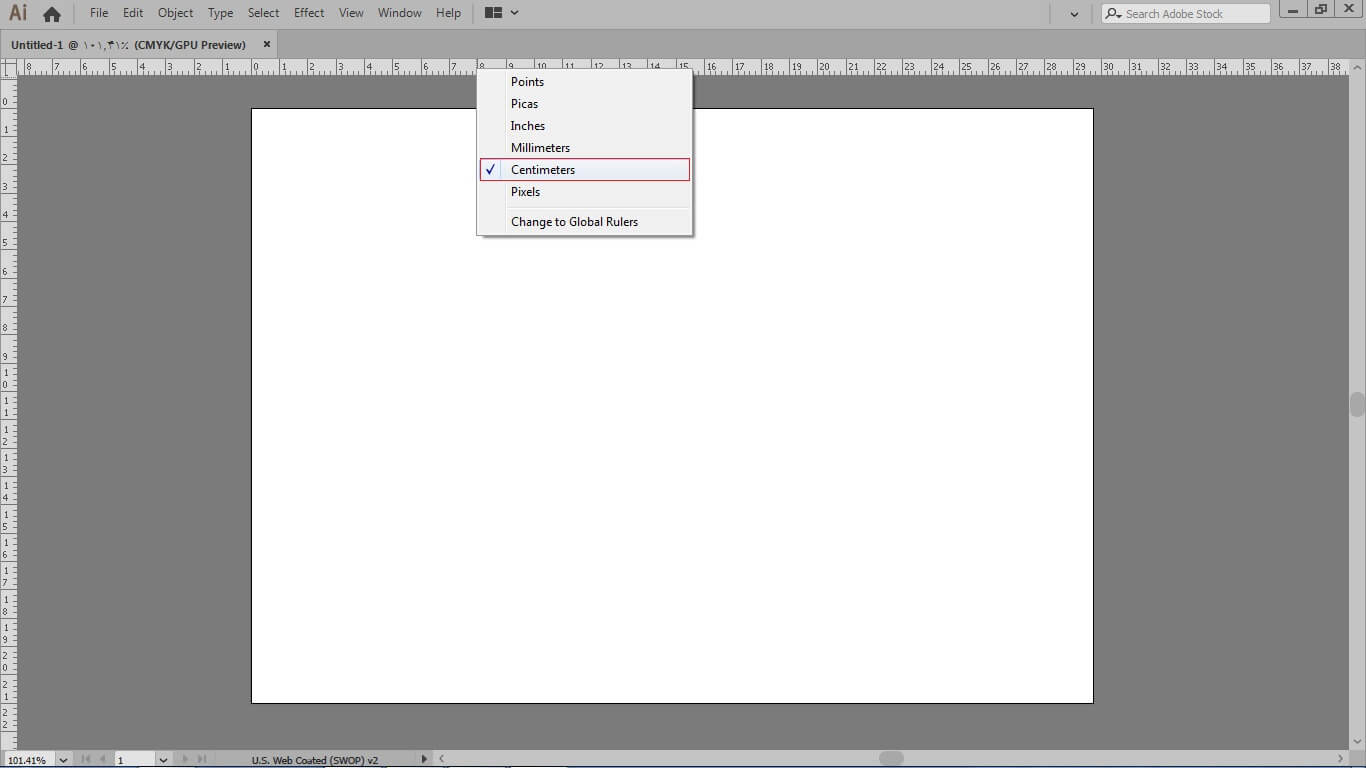

بدین ترتیب خط‌کش‌هایی بصورت افقی و عمودی در بالا و سمت چپ پنجره نمایش داده می‌شود که قبل از انتخاب هر خط راهنما باید واحد اندازه‌گیری خود را مشخص کنید. با راست کلیک روی یکی از خط‌کش‌ها، وارد منوی میانبر شده و واحد اندازه‌گیری دلخواه خود را مشخص کنید. در اینجا واحد اندازه‌گیری Centimeters را برای راحتی بیشتر انتخاب کنید.

خطوط راهنما و شبکه بندی و صفحه شطرنجی در ایلوستریتور

ابزار Selection

با استفاده از Selection می‌توانید بوسیله Drag کردن یک خط از درون هر یک از خط‌کش‌های افقی یا عمودی به عنوان خطوط راهنما در ایلوستریتور روی سند ایجاد کنید.

خطوط راهنما و شبکه بندی و صفحه شطرنجی در ایلوستریتور

پالت Info

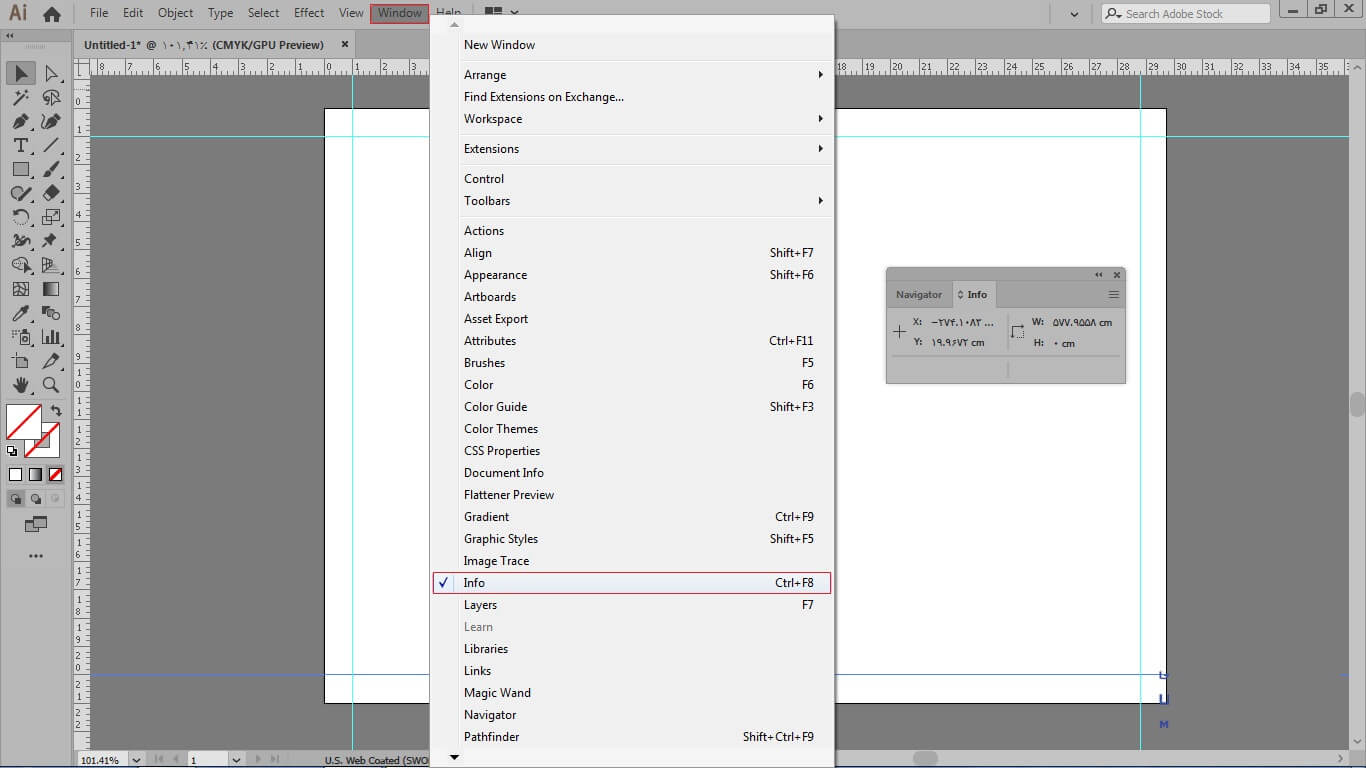

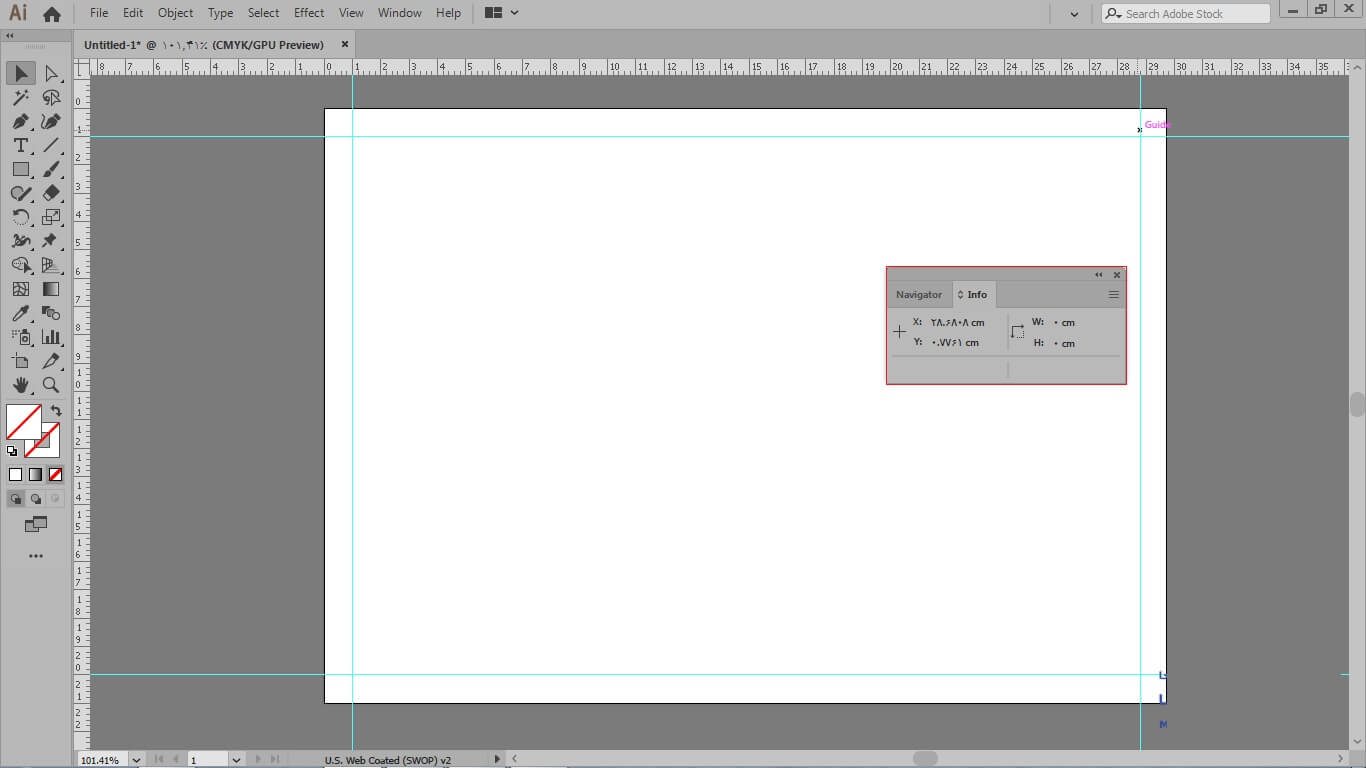

در صورت اطمینان از مقدار تنظیم شده، از منوی Window پالت Info را باز کنید یا از کلیدهای ترکیبی Ctrl+F8 استفاده کنید تا مقادیر مربوط به مختصات X و Y درون سند را ببینید.

خطوط راهنما و شبکه بندی و صفحه شطرنجی در ایلوستریتور

مختصات نقطه را می‌توانید با حرکت دادن خط ببینید که مقدار X و Y را بر حسب سانتی‌متر است.

خطوط راهنما و شبکه بندی و صفحه شطرنجی در ایلوستریتور

می‌توانید با جابه‌جا کردن سند، آن را به خطوط راهنما در ایلوستریتور نزدیک کنید تا تنظیمات آن را به راحتی انجام دهید.

همه چیز در مورد Guides , Rulers و Grid در ایلوستریتور

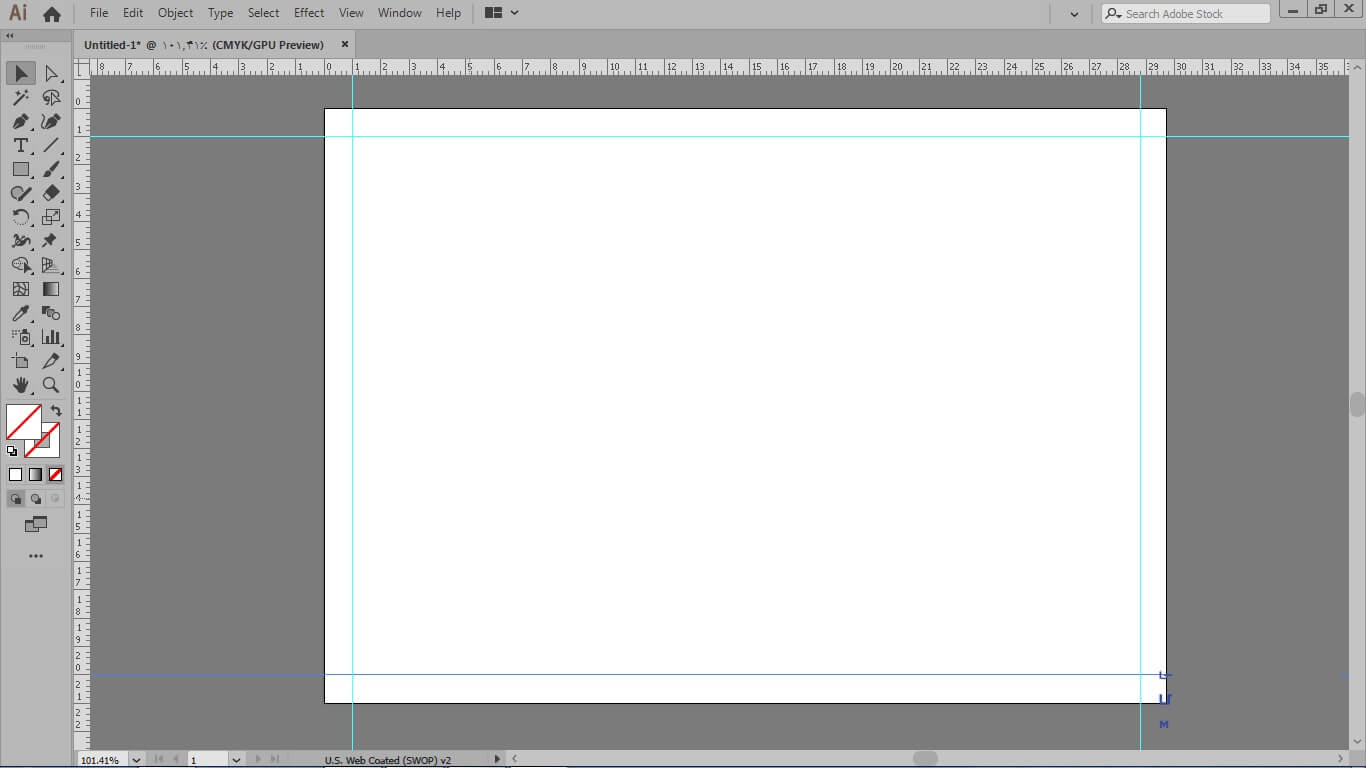

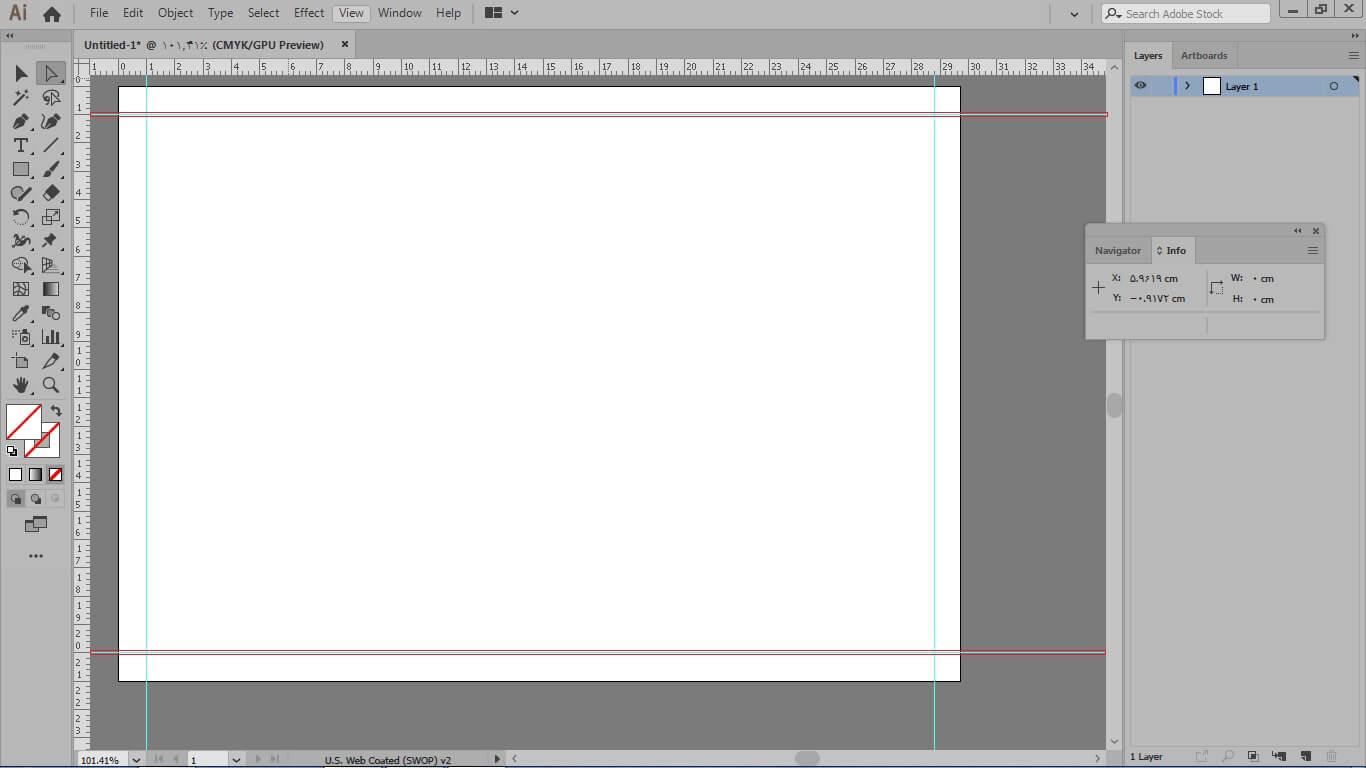

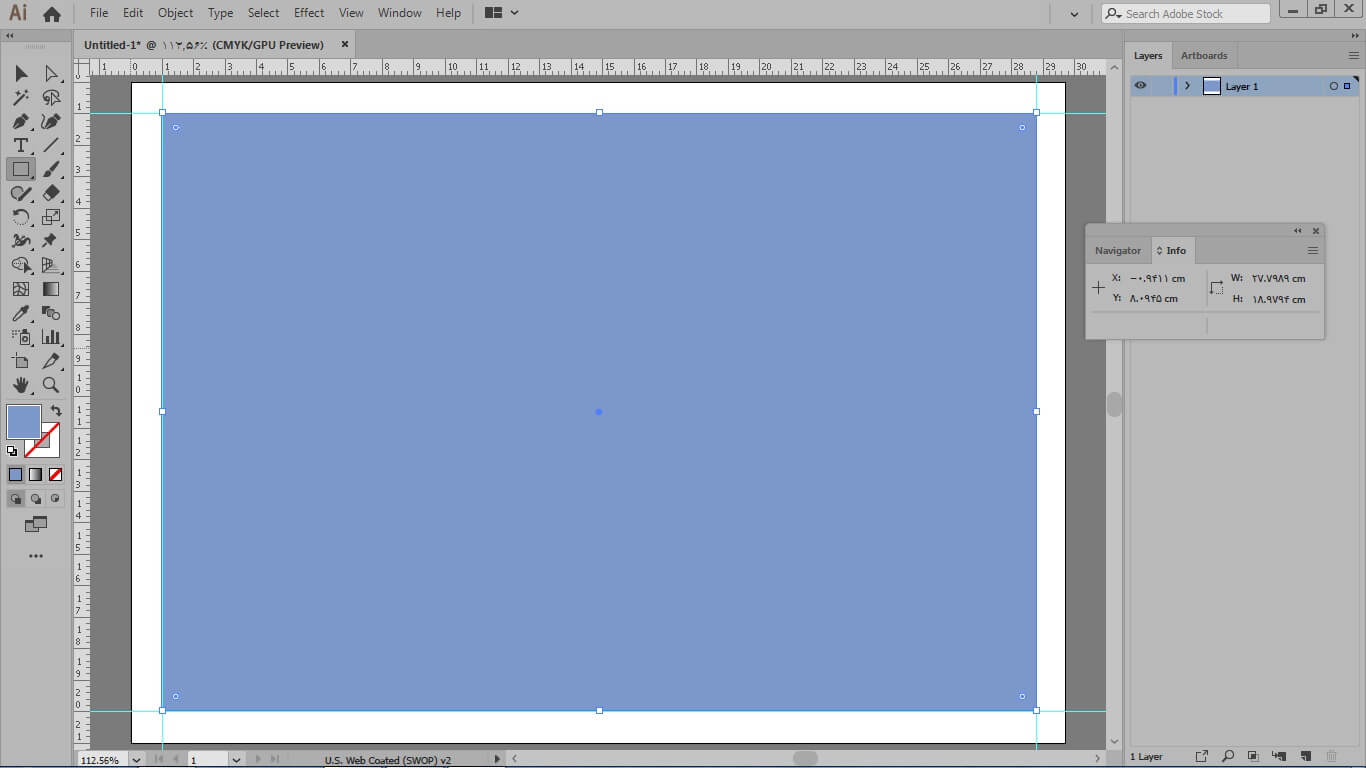

همانطور که مشاهده می‌کنید، با استفاده از خطوط راهنما در ایلوستریتور، حاشیه‌هایی برای سند ایجاد شده است. سپس، دوبار بر روی ابزار Hand کلیک کرده تا به حالت Fit On Screen دسترسی پیدا کنید. به عنوان نمونه می‌توانید با استفاده از یک کادر، قسمت داخلی سند را مشخص کنید و درون آن را نیز رنگ کنید.

همه چیز در مورد Guides , Rulers و Grid در ایلوستریتور

ابزار Snapping

اگر دقت کرده باشید، به هنگام رسم یک Object، زمانی که به یک فاصله مشخص از خطوط راهنما در ایلوستریتور می‌رسید، حالت آهنربایی یا Snapping ایجاد می‌شود. این خاصیت با فعال بودن گزینه Snap to Point از منوی View رخ می‌دهد که بصورت پیش‌فرض فعال است. این خاصیت از پرش‌های کوچک جلوگیری می‌کند، پس اگر در حین کار به پرش‌های کوچک نیاز دارید، با برداشتن تیک کنار آن، این گزینه را غیرفعال کنید.

برای قفل کردن خطوط راهنما در ایلوستریتور که بوسیله خط‌کش‌ها ایجاد شده‌اند، از منوی View گزینه Guides و سپس گزینه Lock Guides را انتخاب کنید یا از کلیدهای ترکیبی Alt+Ctrl+; استفاده کنید.

همه چیز در مورد Guides , Rulers و Grid در ایلوستریتور

بدین ترتیب مشاهده خواهید کرد که این خطوط، دیگر قابلیت جابه‌جایی نخواهند داشت. برای خارج شدن از این حالت، مجدداً به منوی View گزینه Guides رفته و رویUnlock Guides  کلیک کنید یا دوباره از کلیدهای ترکیبی Alt+Ctrl+; استفاده کنید.

همه چیز در مورد Guides , Rulers و Grid در ایلوستریتور

مخفی کردن خطوط راهنما در ایلوستریتور

گاهی تعداد خطوط راهنما در ایلوستریتور، بسیار زیاد است و نیاز دارید تا برای چند لحظه آن‌ها را به حالت مخفی درآورید و مجدداً آشکارشان کنید. برای این منظور از منوی View گزینه Guides را انتخاب و روی Hide Guids کلیک کنید یا از کلیدهای ترکیبیCtrl+;  استفاده کنید.

همه چیز در مورد Guides , Rulers و Grid در ایلوستریتور

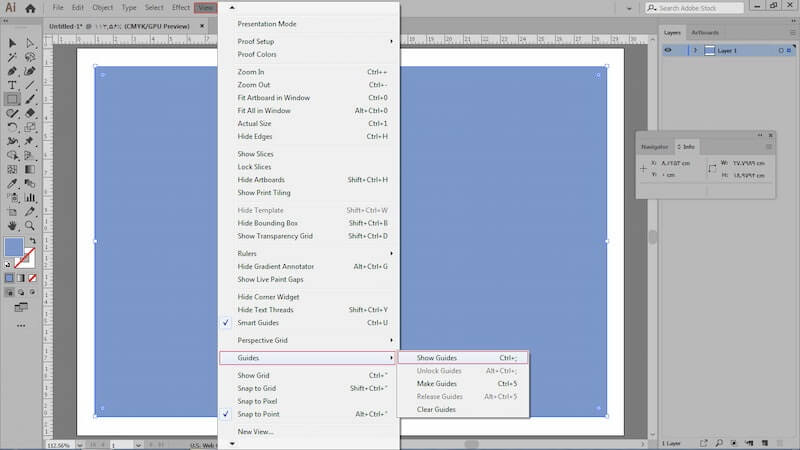

مشاهده می‌کنید که خطوط راهنما در ایلوستریتور به حالت مخفی درآمده است. برای نمایش مجدد خطوط از منوی View گزینه Guides را انتخاب و روی Show Guids کلیک کنید یا دوباره از کلیدهای ترکیبیCtrl+;  استفاده کنید.

حذف خطوط راهنما در ایلوستریتور

حذف خطوط راهنما در ایلوستریتور

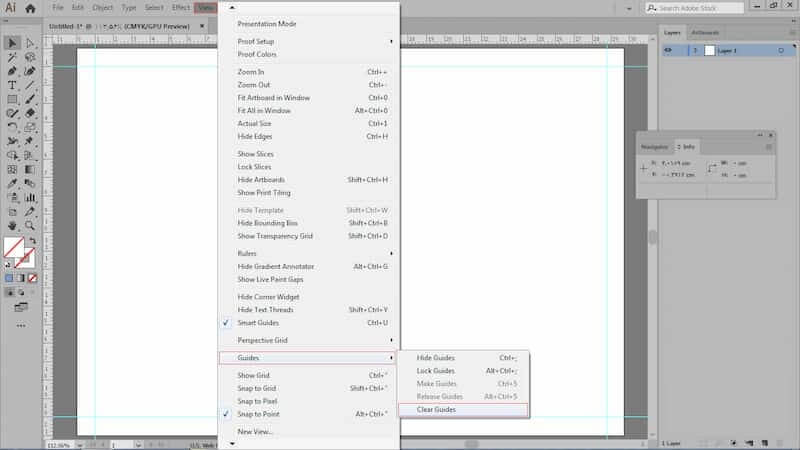

گاهی ممکن است نیاز باشد تا همه خطوط راهنما در ایلوستریتور و یا بعضی از آنها را حذف کنید. برای این کار کافی است خطوط را با Drag کردن به حالت انتخاب درآورید و Delete را از صفحه کلید انتخاب کنید تا خطوط حذف شوند. دقت کنید که اگر خطوط قفل شده باشند، امکان انتخاب آن‌ها وجود نخواهد داشت. همچنین می‌توانید از منوی View گزینه Guides را انتخاب و روی Clear Guides کلیک کنید.

حذف خطوط راهنما در ایلوستریتور

تغییر نمای ظاهری خطوط راهنما در ایلوستریتور

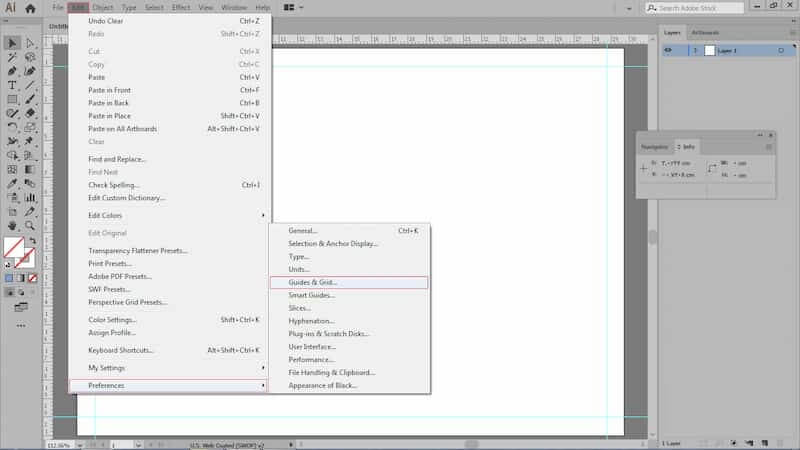

برای تغییر نمای ظاهری خطوط مانند تغییر رنگ آن‌ها، از منوی Edit گزینه Preferences و سپس گزینه Guides & Grid را انتخاب کنید. Guids همان خطوط راهنما و Grid برای شبکه بندی و صفحه شطرنجی در ایلوستریتور است.

حذف خطوط راهنما در ایلوستریتور

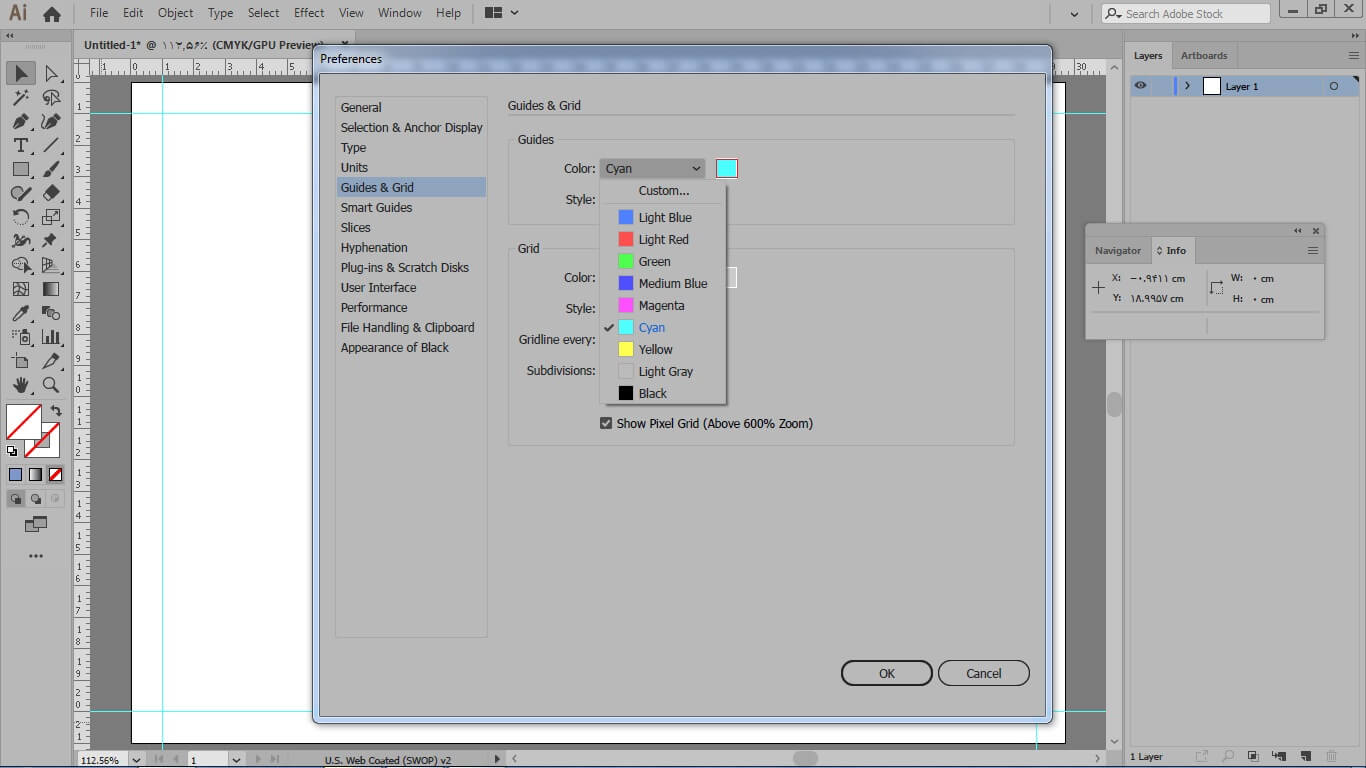

از بخش Color مربوط به Guids، می‌توانید از رنگ‌های پیشنهادی استفاده کنید و یا با استفاده از Custom رنگ دلخواه خود را انتخاب کنید.

حذف خطوط راهنما در ایلوستریتور

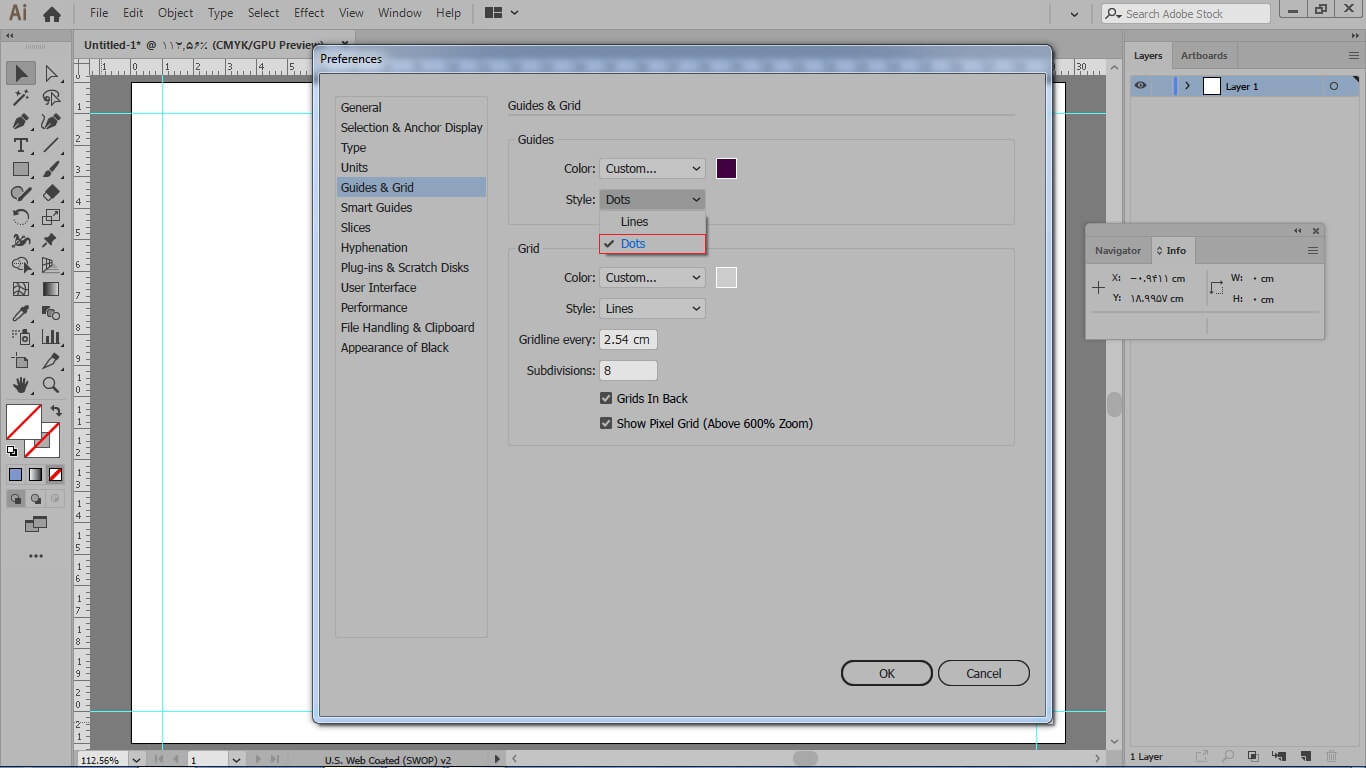

قسمت دیگری که در این بخش وجود دارد، Style است که می‌توانید خطوط راهنما را انتخاب و آن را بصورت نقطه‌چین درآورید. برای انجام این کار تنها کافی است Dots را انتخاب کنید و در نهایت Ok کنید تا نتیجه را ببینید.

حذف خطوط راهنما در ایلوستریتور

خطوط راهنمای هوشمند در ایلوستریتور

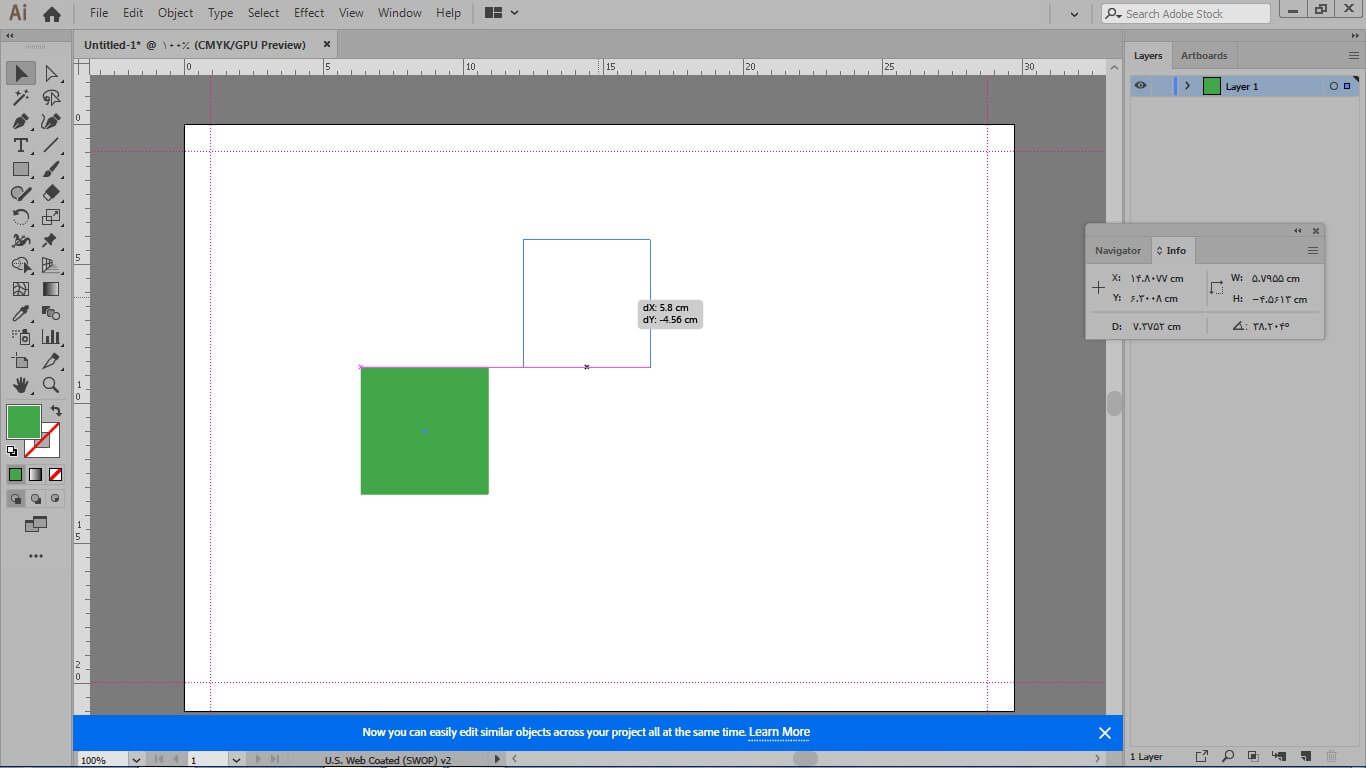

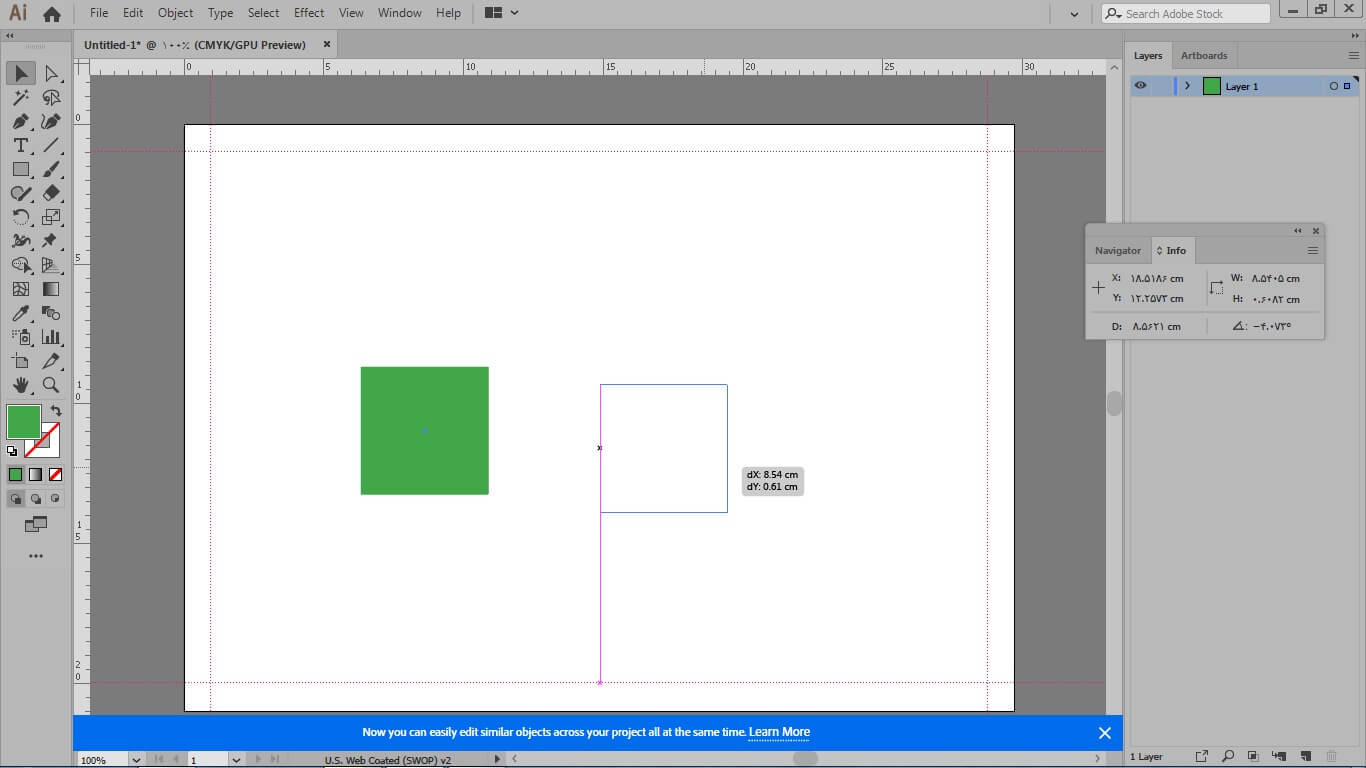

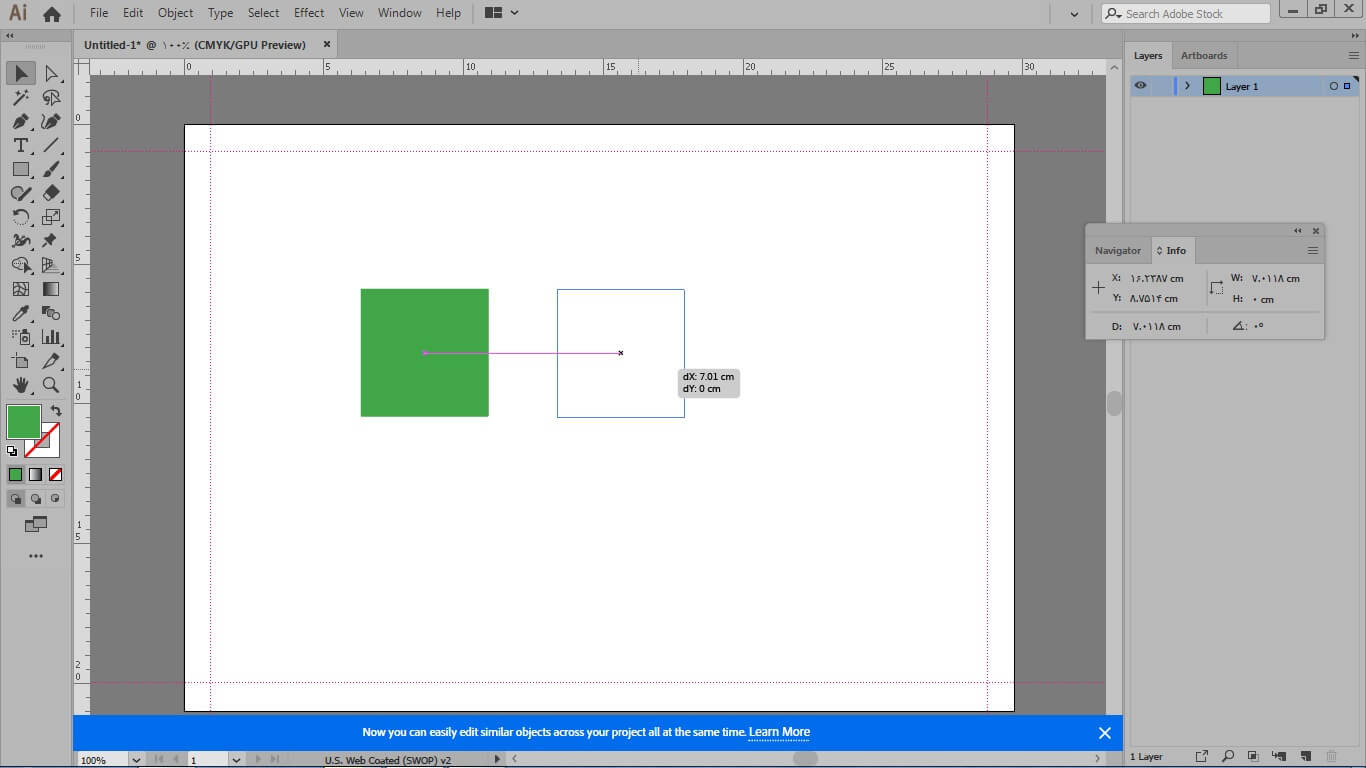

خطوط راهنمای هوشمند یا Smart Guide در حالت عادی بصورت نامرئی در ایلوستریتور وجود دارند و تنها زمانی که نسبت به جابه‌جایی یک المان اقدام می‌کنید، شما را در موقعیت‌دهی نسبت به سایر المان‌ها یاری می‌دهند. برای نمونه مربعی را به رنگ سبز ترسیم کنید. برای کپی گرفتن از آن Alt را از صفحه کلید نگه دارید و Drag کنید. بلافاصله خواهید دید که در صورت هم مرکز بودن دو مربع، یک خط راهنمای هوشمند برایتان نمایش داده می‌شود.

خطوط شبکه‌ بندی در ایلوستریتور

اگر مربع کپی شده را بالا ببرید، هم‌راستایی آن را با نقطه بالایی از مربع سبز رنگ نشان می‌دهد.

خطوط شبکه‌ بندی در ایلوستریتور

همچنین اگر آن را پائین ببرید، هم‌راستایی‌اش را با نقطه پائینی از مربع سبز رنگ خواهید دید.

خطوط شبکه‌ بندی در ایلوستریتور

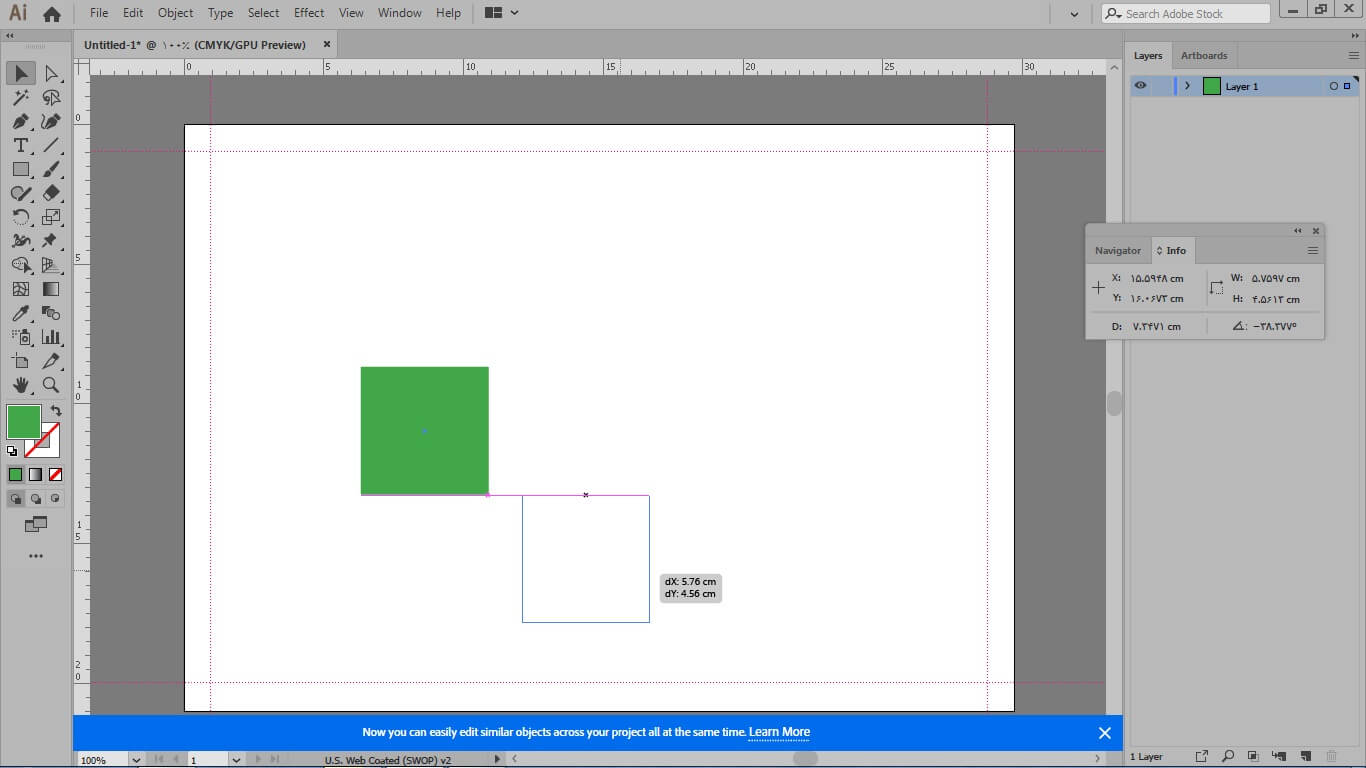

و اگر مربع کپی شده را به گونه‌ای جابه‌جا کنید که با مربع سبز رنگ وجه مشترکی نداشته باشد، آن را نسبت به نقطه مرکزی سند نمایش می‌دهد.

خطوط شبکه‌ بندی در ایلوستریتور

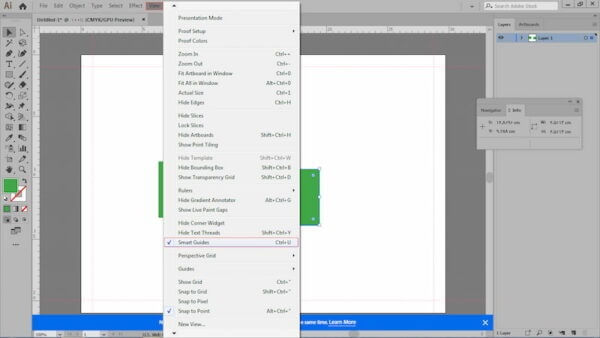

می‌توانید خطوط راهنمای هوشمند را در منوی View گزینه Smart Guides مشاهده می‌کنید که بصورت پیش‌فرض فعال هستند. برای غیرفعال کردن آن، تنها کافی است تیک کنار آن را بردارید یا از کلیدهای ترکیبی Ctrl+U استفاده کنید.

خطوط شبکه‌ بندی در ایلوستریتور

خطوط شبکه‌ بندی در ایلوستریتور

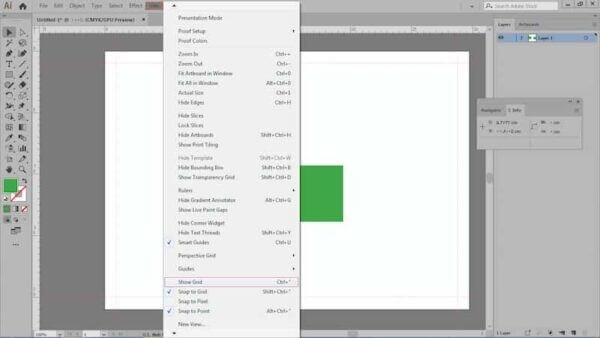

یکی دیگر از خطوطی که می‌تواند برای طراحی دقیق‌تر به ما کمک کند، خطوط شبکه‌ بندی است. از منوی View گزینه Show Grid را انتخاب و یا از کلیدهای ترکیبی Ctrl+” استفاده کنید.

خطوط راهنما و شبکه بندی و صفحه شطرنجی در ایلوستریتور

با فعالسازی این گزینه، سند شما به شکل یک صفحه شطرنجی در ایلوستریتور تبدیل خواهد شد. اگر بخواهید می‌توانید مشخص کنید که هنگام کار، زمانی که المان‌ها به خطوط خاصی از شبکه نزدیک شدند، خاصیت آهنربایی یا Snapping فعال شود.

خطوط راهنما و شبکه بندی و صفحه شطرنجی در ایلوستریتور

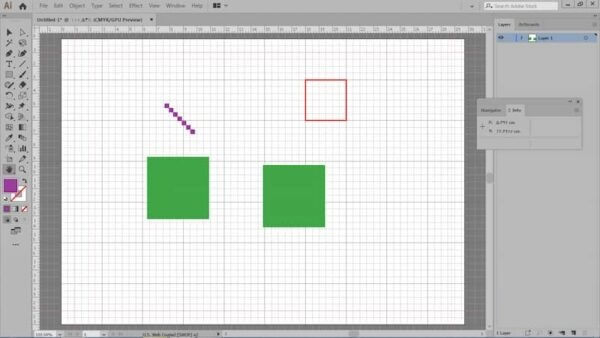

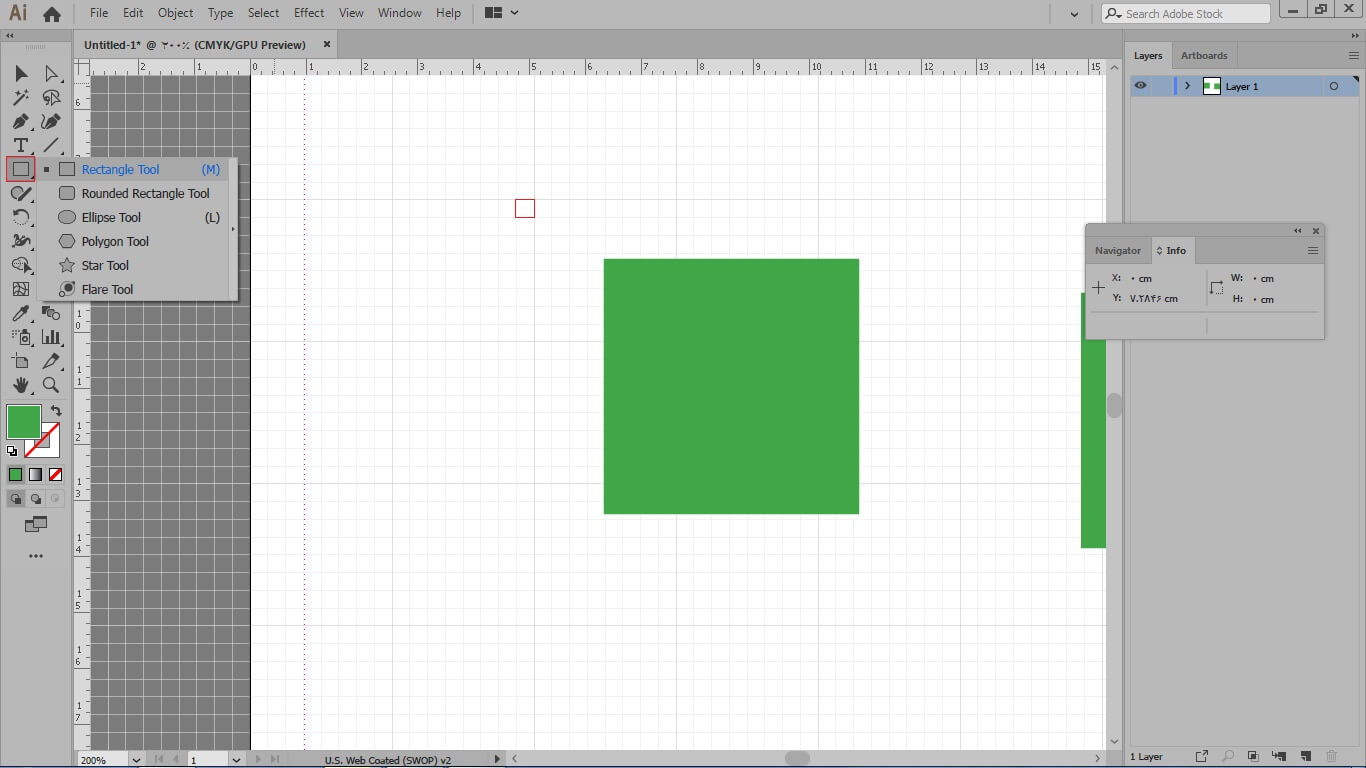

اگر احساس کردید که فعالسازی Snapping شما را از پرش‌های کوچک باز می‌دارد و کار را برایتان سخت کرده، آن را غیرفعال کنید. سپس Zoom را فعال کرده و از خطوط شبکه بندی در ایلوستریتور کمک بگیرید. برای نمونه، مانند شکل زیر یک Rectangle طراحی کنید.

خطوط راهنما و شبکه بندی و صفحه شطرنجی در ایلوستریتور

سپس رنگ آن را بنفش کنید. مشاهده می‌کنید که خطوط شبکه بندی در ایلوستریتور، در سایزبندی و محل قرارگیری درست المان در سند به شما کمک خواهد کرد.

نحوه کار با صفحه شطرنجی در ایلوستریتور

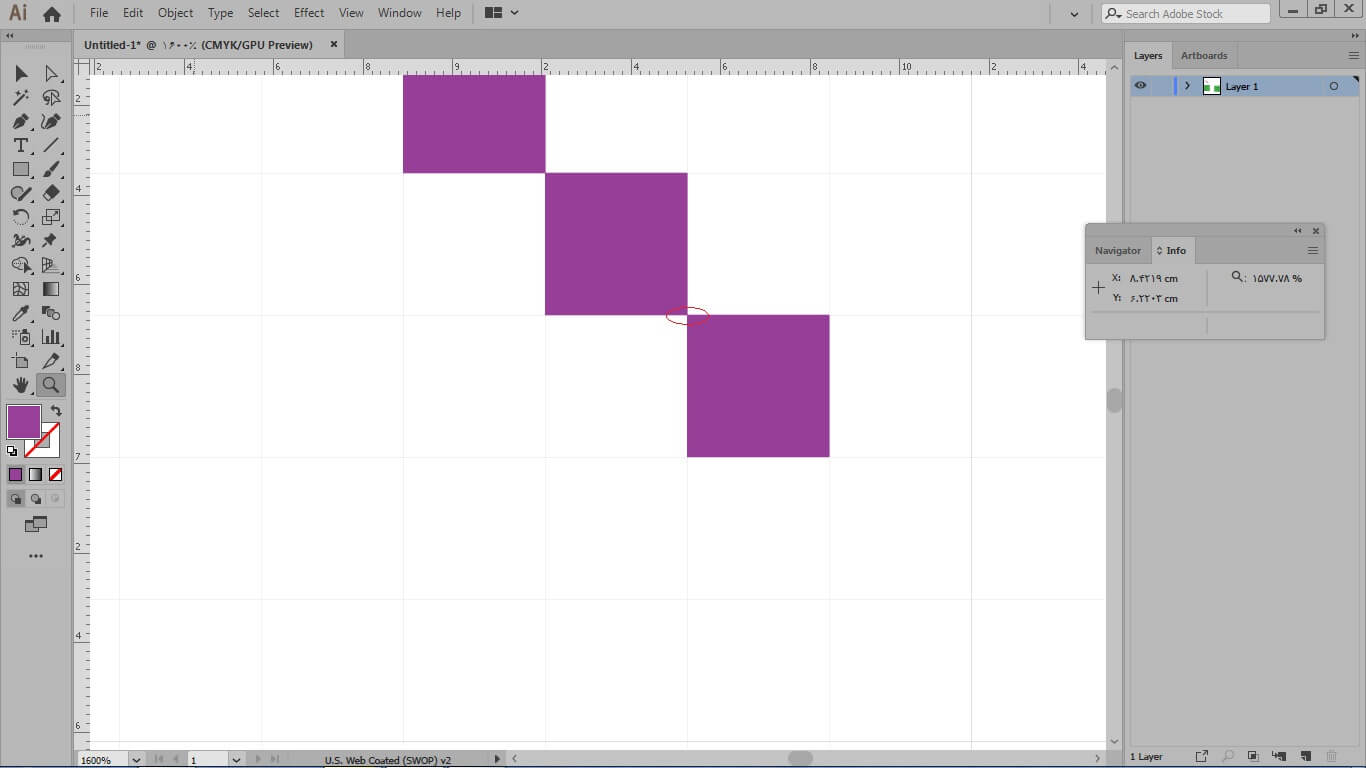

کمی صفحه را Zoom کنید. خواهید دید که بدلیل فعال نکردن حالت Snapping، بطور دقیق روی کادرهای اصلی قرار نگرفته‌اند.

نحوه کار با صفحه شطرنجی در ایلوستریتور

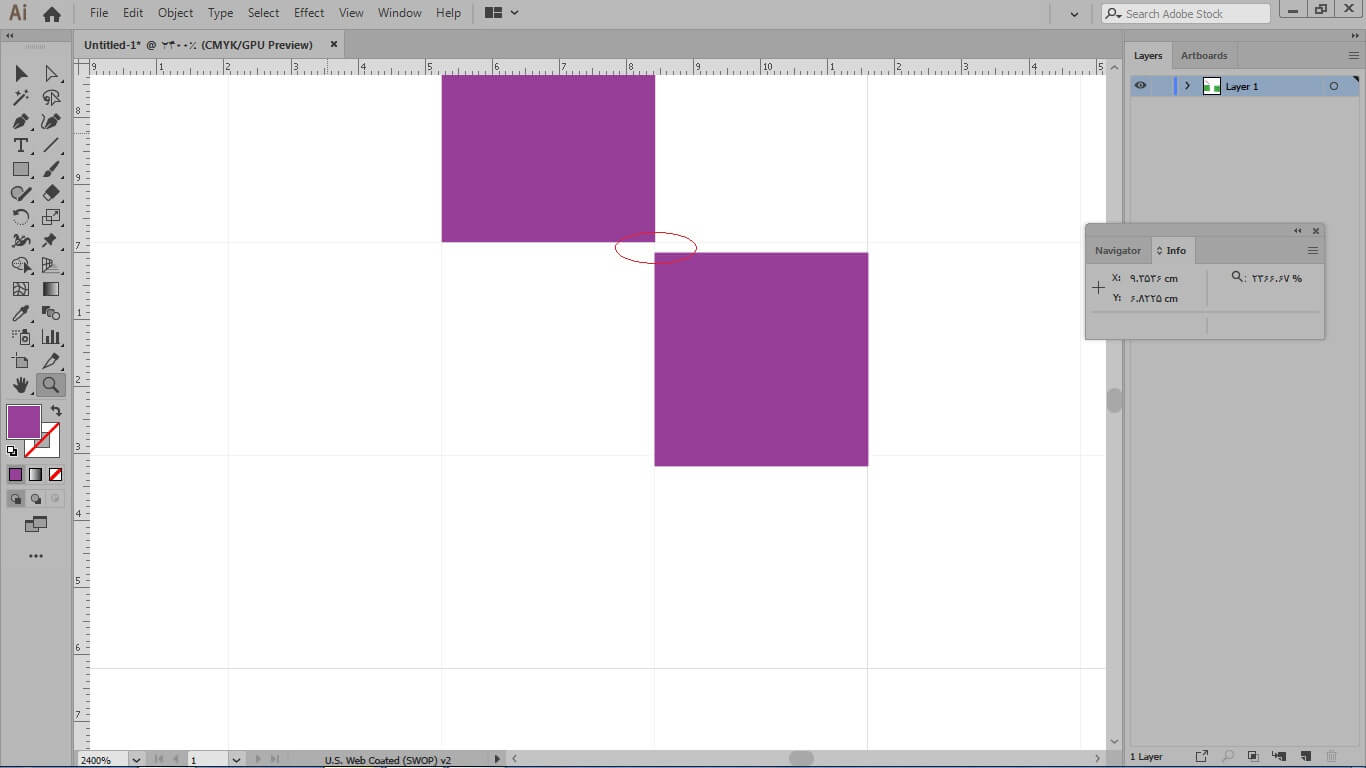

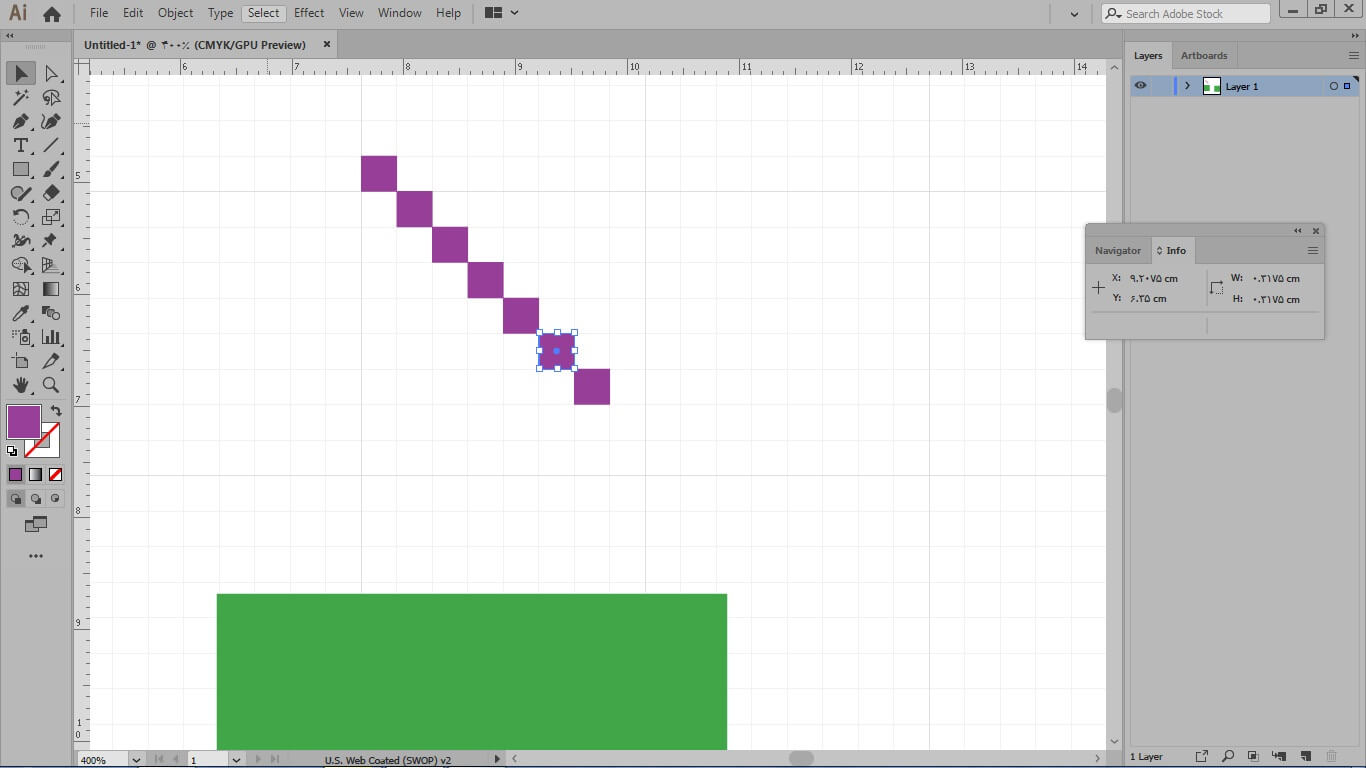

اگر Snapping را فعال کنید، با زدن کلید Alt و Drag کردن، می‌بینید که به محض حرکت دادن المان، سعی در فیکس کردن خود درون کادرها دارد.

نحوه کار با صفحه شطرنجی در ایلوستریتور

منوی Edit

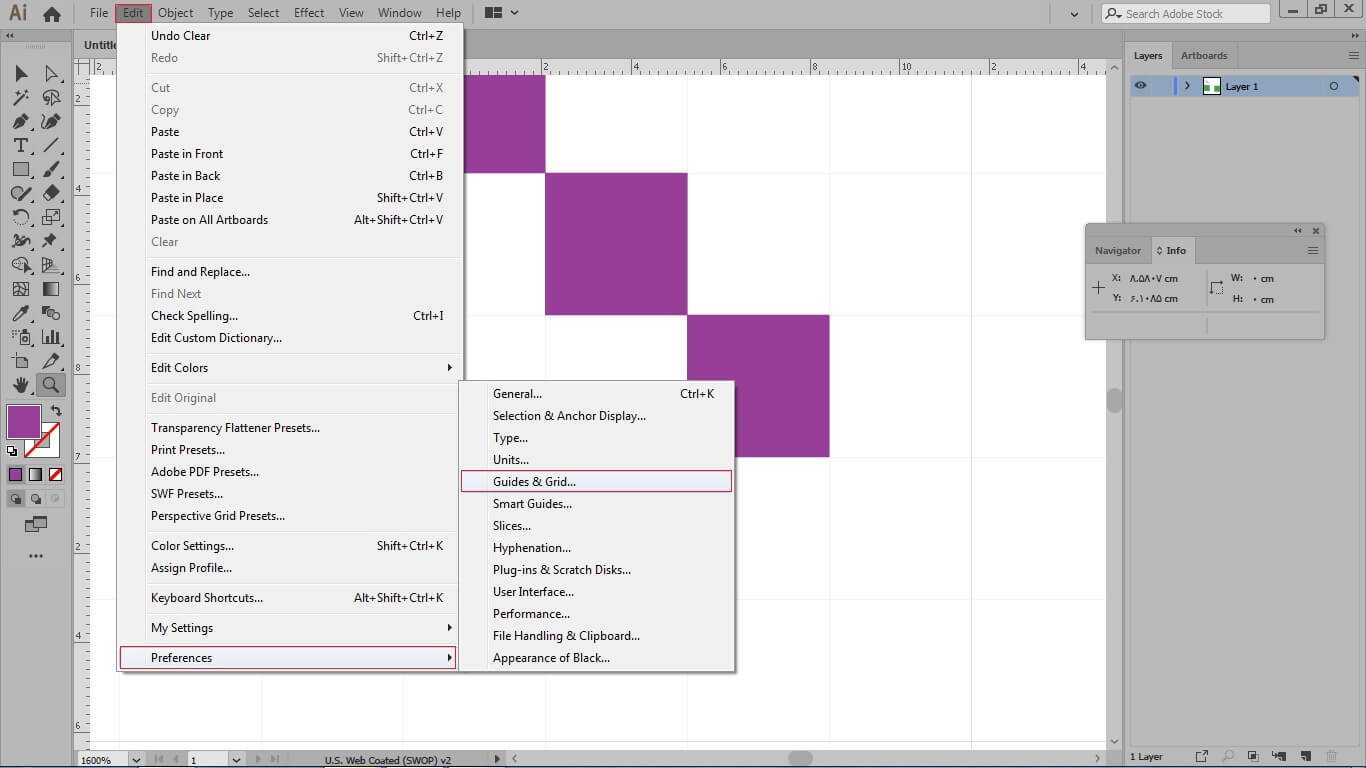

خصوصیات خطوط شبکه بندی در ایلوستریتور را می‌توانید مشابه Guides تغییر دهید. از منوی Edit گزینه Preferences و سپس گزینه Guides & Grid را انتخاب کنید.

نحوه کار با صفحه شطرنجی در ایلوستریتور

بخش Grid

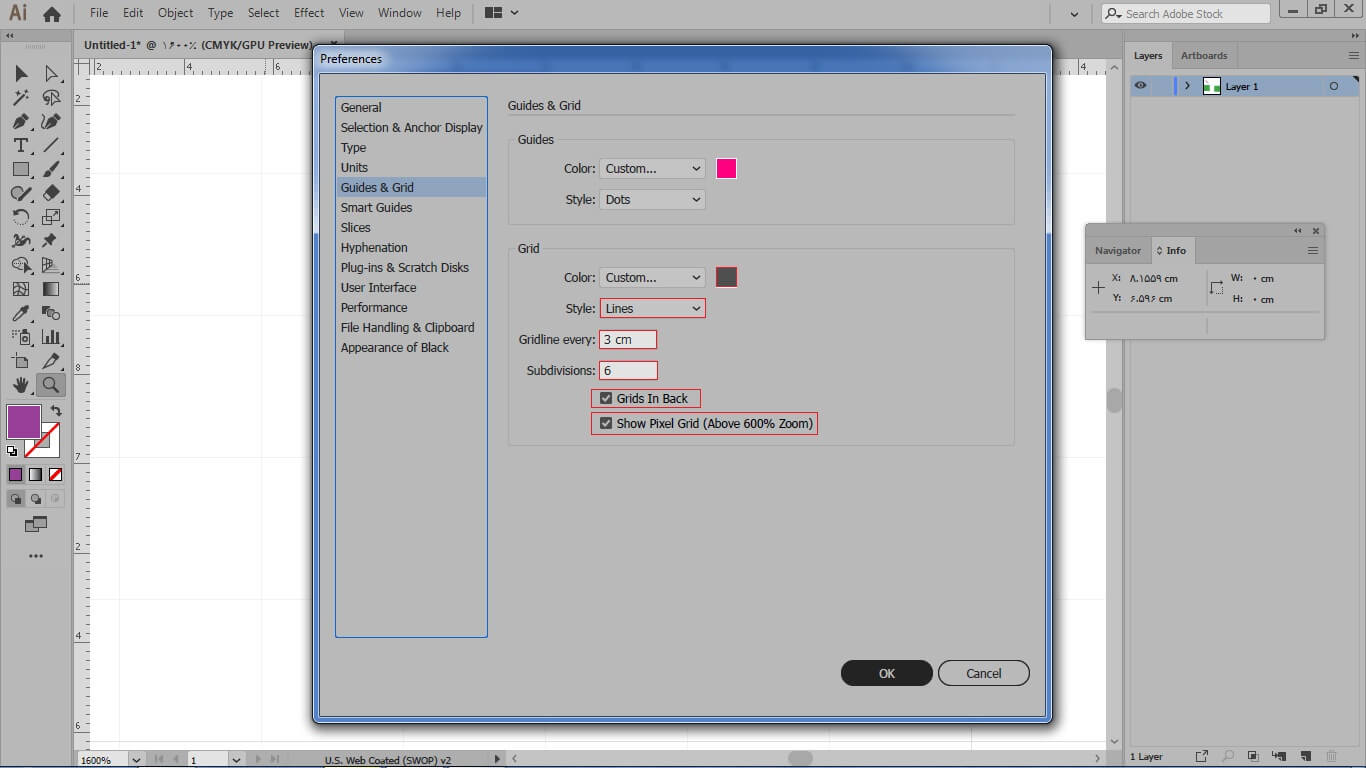

رنگ خطوط شبکه بندی در ایلوستریتور را می‌توانید در این بخش تغییر دهید و برای نمونه آن را خاکستری کنید. همچنین Style را مشابه Guides روی Lines یا Dots قرار دهید و از بخش Guidline محل قرارگیری و یا سایز خطوط اصلی شبکه بندی در ایلوستریتور را تغییر دهید. مثلاً تعیین کنید که به میزان 3 سانتی‌متر، خطوط شبکه‌ بندی اصلی ایجاد شود. توجه داشته باشید که بخش مربوط به Subdivisions مربوط به شبکه‌ بندی‌ های کوچک است که درون بخش Gridline یعنی همان شبکه‌ بندی‌ های بزرگ قرار گرفته است. می‌توانید Gridline را 3 و Subdivisions را 6 در نظر بگیرید. در صورت فعال بودن Grid in back، خطوط شبکه‌بندی را زیر اشکال خود خواهید دید و اگر آن را غیرفعال کنید، خطوط روی اشکال می‌افتد.

نحوه کار با صفحه شطرنجی در ایلوستریتور

سپس Ok کرده تا تغییر تنظیمات را مشاهده کنید. دوبار روی ابزار Hand کلیک نمائید تا وارد حالت Fit on Screen شوید. می‌بینید که خطوط شبکه بندی در ایلوستریتور به رنگ خاکستری تیر درآمده و Gridline و Subdivisions هم سایزشان تغییر کرده است.

نحوه کار با صفحه شطرنجی در ایلوستریتور

توجه داشته باشید که Gridline اصلی ما، این بخش است.

نحوه کار با صفحه شطرنجی در ایلوستریتور
